產品名稱: 工業級高性能RS-485雙路光電隔離中繼器
規格型號:UT-520
接口特性：接口兼容EIA/TIA的RS- 485 標準
保護等級：兩端RS-485接口每線600W的 雷擊浪涌保護，±15KV ESD保護
隔離度：隔離電壓2500Vrms 500DC連續
工作方式：異步半雙工
產品概述：
UT-520光電隔離型中繼器、兼容RS-485標準，能夠延長RS-485總線網絡的通信距離，增加RS-485網絡設備的個數，內置的光電隔離器及DC/DC隔離模塊，能夠提供高達2500Vrms的隔離電壓，接口兩端帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護2Port RS-485接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPRESSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了2Port RS-485接口的高速傳輸，RS-485輸入端通過接線柱連接器連接。RS-485輸出端通過接線柱連接器連接。轉換器內部帶有零延時自動收發轉換， 獨有的I/O電路自動控制數據流方向,而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現2Port半雙工(RS-485)模式轉換，即插即用。
UT-520光電隔離型中繼器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-485接口設備，數據通訊速率300-115.2Kbps，帶有電源指示燈及數據流量指示燈可指示故障情況。
產品特性：
● 接口特性：接口兼容EIA/TIA的RS- 485 標準
● 電氣接口：RS-485輸入端采用十位接線柱連接器， RS-485輸出端采用十位接線柱連接器
● 保護等級：兩端RS-485接口每線600W的 雷擊浪涌保護，±15KV ESD保護
● 隔離度：隔離電壓2500Vrms 500DC連續.DC/DC模塊
● 工作方式：異步半雙工
● 信號指示：五個信號指示燈電源（PWR）、二個發送（TXD）、二個接收（RXD）
● 傳輸介質：雙絞線或屏蔽線
● 傳輸速率：300-115.2Kbps
● 外形尺寸：120mm×80mm×25mm
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
● 傳輸距離：0-5,000米（115200bps-9600bps）
訂購信息：
| 型號 | UT-520 | |
| 信號/接口 | RS-485 | 接線端子 |
| 接口保護等級 | RS-485/422 | ±15KV ESD/600W浪涌 |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 溫度 | 5-95% | |
| 電源 | 有源 | 9-30VDC |
備注：以上產品配件為導軌座。
連接器和信號：

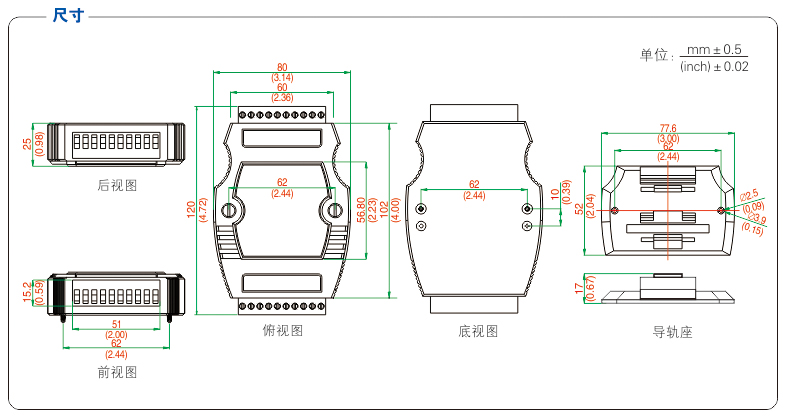

產品尺寸：
